Рукава для кислородных приборов ТУ 38 105 566-85


Рукава ТУ 38 105 566-85 резинотканевые с металлическими спиралями применяются в качестве гибких соединительных трубопроводов кислородно-дыхательной аппаратуры авиационной техники (РКП).

Рукава выпускаются трёх типов: ТИП I

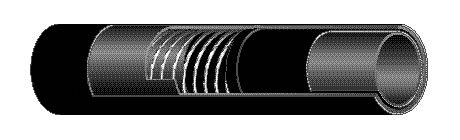

Рукав ТУ 38 105 566-85 тип I
Условное обозначение:
рукав РКП 10-0.6-820 ТУ 38 105 566-85, где
РКП - для кислородно-дыхательной аппаратуры;
10 - внутренний диаметр (мм);
0.6 - рабочее давление (МПа);
820 - длина (мм).
ТИП II

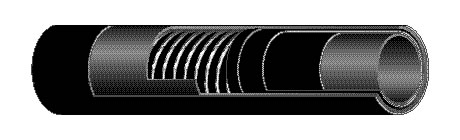

Рукав ТУ 38 105 566-85 тип II
ТИП III
Рукав ТУ 38 105 566-85 тип III

рукава ТУ 38 105 566-85:
тип диаметр (мм) рабочее давление
(МПа)
длина
(м)
температура
эксплуатации (°С)
примечание
внутрен. внешн.
I 10.0
12.0
18.0
20.0
25.0
16.0
18.0
24.0
27.0
32.0
0.6 0.15 - 2.02 от -50°С до +70°С работоспособны
в среде газообразного
кислорода, воздуха
азота и их смесей
II 6.0
8.0
10.0
14.0
18.0
20.0
12.0
14.0
17.0
21.0
25.0
27.0
1.2
1.2
0.8
0.7
0.7
0.7
III 12.0 20.0 1.2 периодическое воздействие
вакуума до 1.3x103 Па
рукава имеют 4-х кратный запас прочности
