Рукава высокого давления ГОСТ 6286-73
Рукава высокого давления (рвд) ГОСТ 6286-73 резиновые с металлическими оплетками неармированные предназначены для соединения и компенсации взаимных перемещений гидроагрегатов в гидросистемах и гидростатических трансмиссиях тракторов и сельхозмашин, работоспособны в условиях умеренного и холодного климата. Маслобензостойкие.
Рукава изготавливаются с одной (тип I) или двумя (тип II) металлическими оплетками из латунированной и смешанной проволоки. Рукава с наконечниками изготавливаются любой длины согласно спецификации заказчика. При производстве опрессовки рукавов высокого давления с наконечниками применяются гидравлические шланги отечественных и европейских производителей. Полная номенклатура комплектующих, применяемых в производстве, сертифицирована в России и соответствует либо превышает требования стандартов ГОСТ 6286-73 и ГОСТ 25452-90. |
Условное обозначение:
рукав IЛ-12-13.5-У ГОСТ 6286-73, где
группа А, Б или В;
I - тип;
Л - с оплёткой из латунной проволоки;
12 - внутренний диаметр рукава (мм);
28 - наружный диаметр (мм);
13.5 - рабочее давление (МПа);
У - для умеренного климата. |

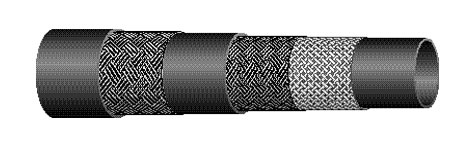

тип I IZ |
|
тип II IIZ |
|
рукава высокого давления ГОСТ 6286-73:
тип |
диаметр (мм) |
рабочее давление (МПа) |
длина (м) |
температура эксплуатации (°С) |
рабочая среда |
внутр. |
внеш. |
гр А |
гр Б |
гр В |
гр Z |
I |
4.0 6.0 8.0 10.0 12.0 16.0 20.0 25.0 32.0 38.0
|
14.5 16.5 18.0 20.5 22.5 27.5 32.0 37.0 44.0 50.0
|
20.0 19.0 16.5 15.0 13.5 10.0 9.0 8.0 6.5 4.0
|
25.0 23.0 21.0 18.0 16.0 13.0 12.0 10.0 7.5 5.0
|
30.0 27.0 24.0 22.0 20.0 15.0 14.0 12.0 9.0 6.0
|
|
0.5-4.0 |
для умеренного климата: от -50°С до +70°С
для холодного климата от -60°С до +70°С |
бензин, керосин дизтопливо масла на нефтяной основе вода |
II |
4.0 6.0 8.0 10.0 12.0 16.0 20.0 25.0 32.0 38.0 |
17.0 19.0 21.0 23.0 25.0 29.0 34.0 39.0 46.0 52.0
|
30.0 28.0 25.0 21.5 21.0 16.5 15.0 12.5 10.0 8.0
|
35.0 33.0 32.0 27.0 25.0 20.0 18.0 16.0 13.0 9.0
|
41.0 37.0 35.0 31.0 30.0 24.0 22.0 20.0 14.0 10.0
|
|
I Z |
6.0 8.0 10.0 12.0 16.0 20.0 25.0 32.0 38.0 |
15,9 17.5 19,85 23.0 26.2 31.2 38.1 46.0 52.6 |
|
|
|
20.0 17.5 16.0 14.0 10.5 9.0 7.0
4.4
3.5
|
0.5-4.0 |
для умеренного
климата: от -50°С до +70°С
для холодного климата от -60°С до +70°С |
гидравлические жидкости минеральные масла растворимые масла
масляные и водные эмульсии водный раствор гликоля вода |
II Z |
6.0 8.0 10.0 12.0 16.0 20.0 25.0 32.0 38.0 |
17.5 19.1 21.4 24.6 27.8 32.8 39.7 50.5 57.15 |
|
|
|
35.0 30.0 28.0 25.0 20.0 16.0 14.0 11.0 9.0
|
соответствуют международному стандарту ISO 1436-78
тип I (c одной оплёткой) и тип II (с двумя оплётками), имеют 3-х кратный запас прочности
группа Z - озоностойкие, имеют 4-х кратный запас прочности
|
